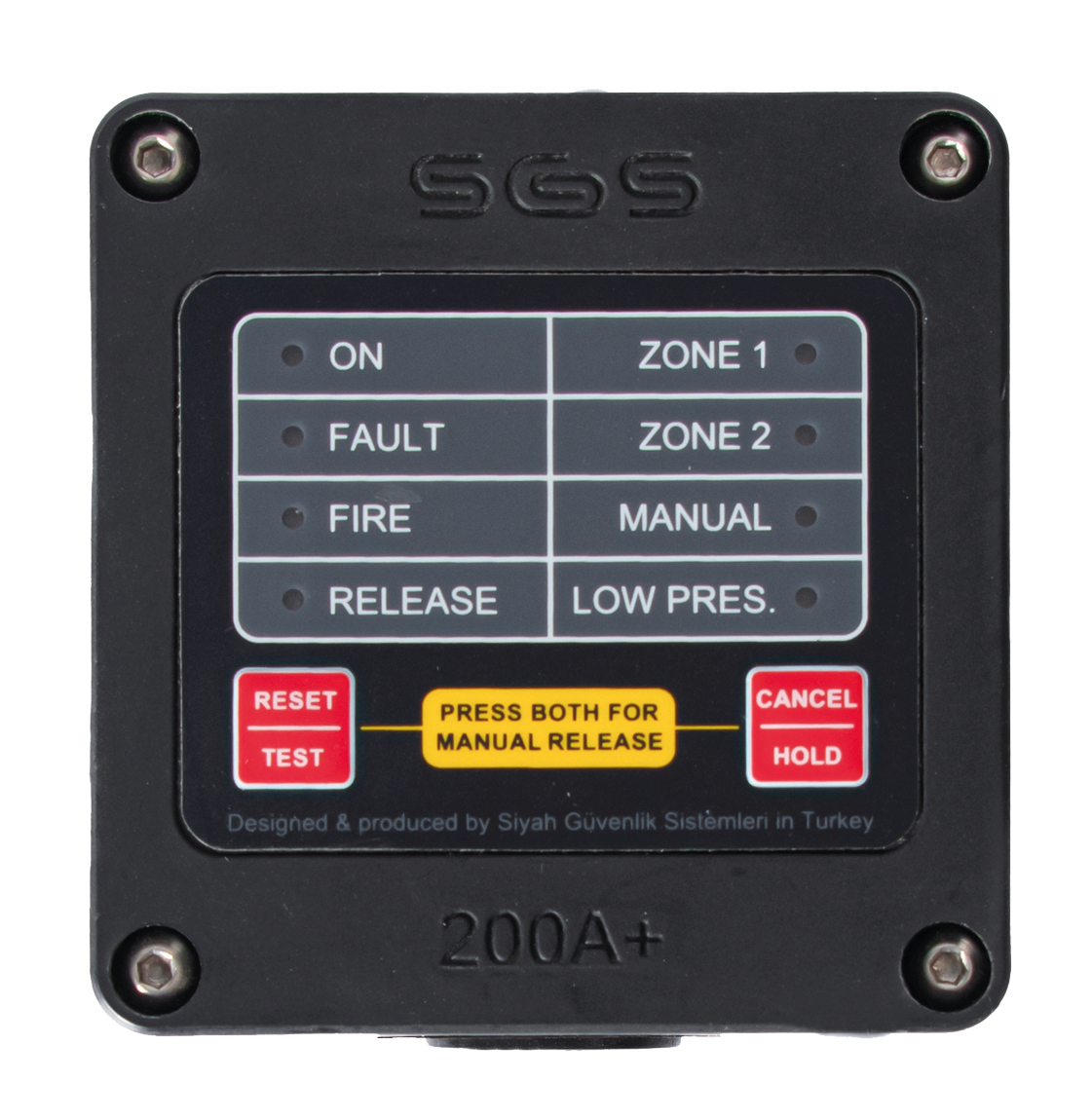

200A+ ARAÇ YANGIN KONTROL PANELİ
200A+ yangın kontrol paneli, motorlu kara taşıtlarında ve motorlu taşıtlarda olası yangınları algılamak ve söndürmek için tasarlanmış küçük boyutlu ve kullanışlı bir yangın algılama ve söndürme panelidir.
Genel Özellikler
- 12V ve 24V besleme altyapısına sahip tüm araçlarda çalışabilmektedir.
- 3 algılama girişi (Alan 1, Alan 2, Manuel) ve 1 söndürme çıkışı.
- Geleneksel konvansiyonel dedektörler, dijital LHD (Doğrusal Isı Algılama) kabloları veya minyatür termostatlarla uyumludur.
- Motor bölmesi yangın söndürme sistemi Otomatik ve Manuel, Yalnızca Manuel, Test ve Değiştirme Modunda çalışabilir.
- Motor bölmesinde bulunan aerosol yangın söndürücüleri veya solenoid valfli basınçlı tüpleri yangın anında otomatik veya manuel olarak devreye sokabilme özelliğine sahiptir.
- Oluşabilecek kısa devre ve açık devre arızalarına karşı algılama girişleri ve söndürme çıkışı izlenebilir.
- Panel, arıza veya yangın durumunda kullanıcıyı görsel ve işitsel olarak uyarır.
- Siren çıkışı, yardımcı röle çıkışı ve arıza çıkışı vardır.
- Panel üzerinde bulunan iki adet çok fonksiyonlu buton ile kolay kullanım.
- Küçük boyutu ve kullanışlı gövde yapısı ile sıva üstü veya panel montajlı olarak kullanılabilir.
| Besleme Gerilimi ve Akım Tüketimi | |
| Besleme Gerilimi Aralığı | 10 – 33V DC |
| Çalışma Akımı | 32 mA @ 12V DC 20 mA @ 24V DC |
| Yangın Durumu Akımı (Manuel) | 85 mA @ 12V DC 50 mA @ 24V DC |
| Motor ve Batarya Bölmesi Algılama Girişleri | |
| Besleme Voltajı | 12V DC Nominal |
| Alarm Durumu | <700 Ohm |
| Kısa Devre Durumu | <50 Ohm |
| Akım Kapasitesi | 25 mA Maksimum |
| Hat Sonu Elemanı (EOL) | 10 uf/50V %10 seramik kapasitör |
| Motor Bölmesi Yangın Söndürme Çıkışı | |
| Akım Kapasitesi | 1A Sürekli, 2A Maksimum, @25°C |
| İzleme Gerilimi | 5V DC |
| İzleme Akımı | 2 mA Maksimum |
| Hat Sonu Elemanı (EOL) | 1N4004-4007 genel amaçlı diyot |
| Kısa Devre Durumu | <170 Ohm |
| Açık Devre Durumu | >1K Ohm |
| Yakıt Deposu Algılama Girişi | |
| Alarm Durumu | 470 Ohm < R < 2K2 Ohm |
| Açık Devre Durumu | >4K7 Ohm |
| Kısa Devre Durumu | <220 Ohm |
| İzleme Gerilimi | 5V DC |
| İzleme Akımı | 2 mA Maksimum |
| Hat Sonu Elemanı (EOL) | 2K2 1/4W %1 resistor |
| Yardımcı Röle Çıkışları | |
| Siren Çıkış Akımı Kapasitesi | 200 mA Sürekli, 400 mA Maksimum @25°C |
| Arıza Çıkış Akım Kapasitesi | 200 mA Sürekli, 400 mA Maksimum @25°C |
| Röle Kontak Akımı Kapasitesi | 2A Maksimum @ 24V DC |

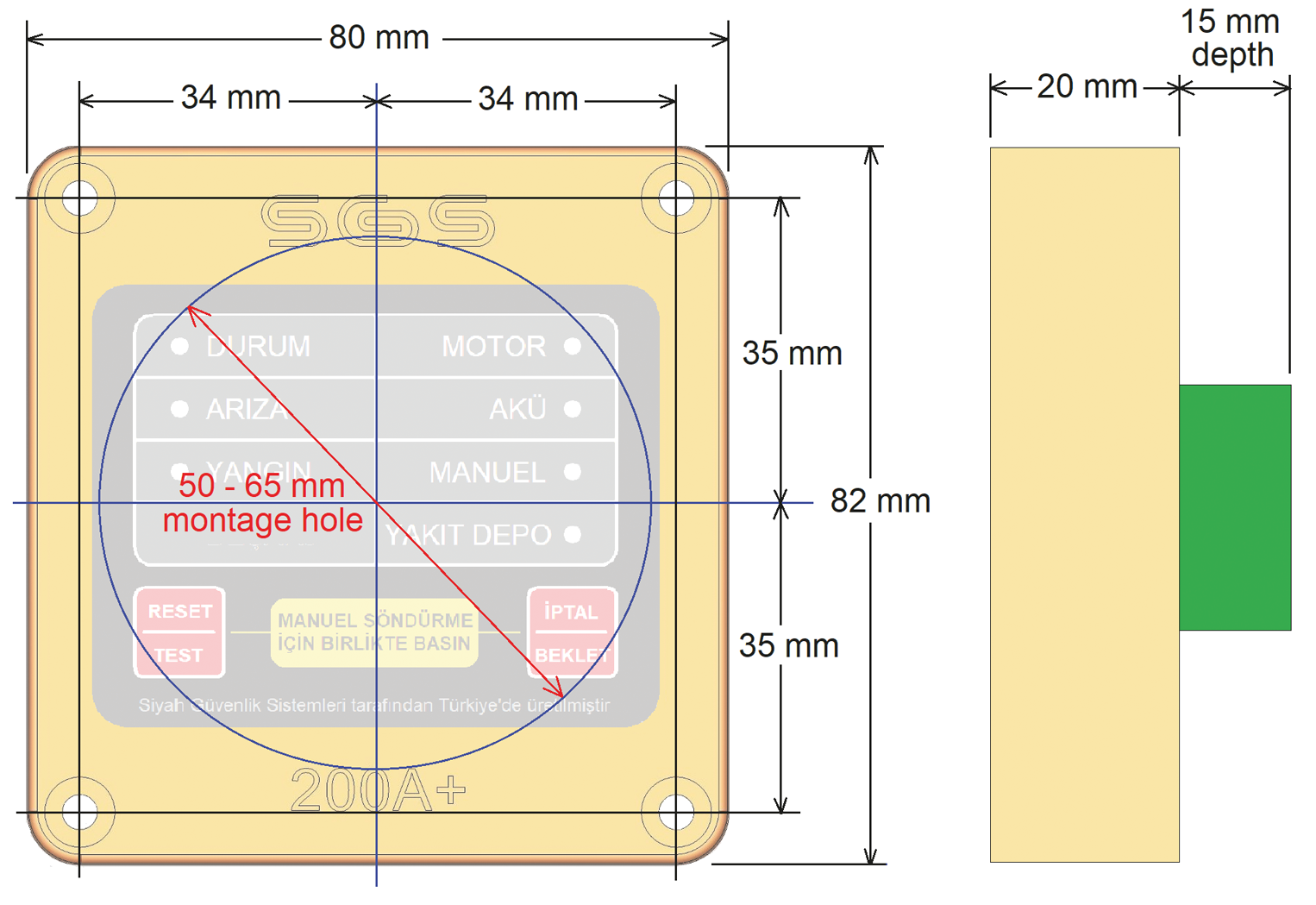

| Ebatlar | |
| W: 80 mm, L: 82 mm, D: 20 mm (Top) | W: 80 mm, L: 82 mm, D: 53 mm (Full) |
Uygulama Alanları
Trafolar, ana şalter odaları, kablo tünelleri ve kanalları, elektrik panoları ve kabinleri, güç dağıtım tesisleri, jeneratör türbinleri, vb.
Server odaları ve kabinleri, veri saklama ve bilgi işlem alanları, GSM baz istasyonları ve santralleri, radyo link istasyonları, vb.
Makine daireleri ve odaları, yük ambarları, sürat tekneleri, süper yatlar, yelkenliler, römorkörler, kumanda odaları, vb.
Makine daireleri ve odaları, yük ambarları, sürat tekneleri, süper yatlar, yelkenliler, römorkörler, kumanda odaları, vb.
Maden araçları, kamyonlar, tırlar, şehir içi ve şehirler arası otobüs ve minibüslerin motor kabinleri, vb.
Birleşmiş Milletler kararına göre, otobüslerde kullanılacak Yangın Söndürme Sistemlerini zorunlu hale getirip yangın sistemlerinin UNECE R107 belgeli olması koşulu getirilmiştir. TSE, ilk ve tek R107 belgesini HAFEX Hybrid Aerosol Söndürme Sistemleri'ne vererek belgelendirmiştir.
Fabrikalarda kullanılan makine ve ekipmanlar, CNC tornalar, frezeler, otomasyon kontrol ve güç dağıtım panoları, jeneratör ve akü odaları, vb.
Pompa-vana istasyonları ve odaları, makine sahaları, petro kimya ve gaz boru hattı sistemleri, kontrol ve kumanda odaları, vb.
Lokomotifler, vagonlar, istasyonlar, kumanda ve kontrol odaları, tamir ve bakım atölyeleri, sinyalizasyon ve seyrüsefer kontrol sistemleri, vb.
